自己相関関数では,ある信号sig(t)とその信号を時間kだけ遅延させた信号sig(t+k)との相関係数を計算するが,
ここでは相関係数の代わりに相互情報量(MIC)を求める関数automicを示す.
MIC自体はminepyで計算する.

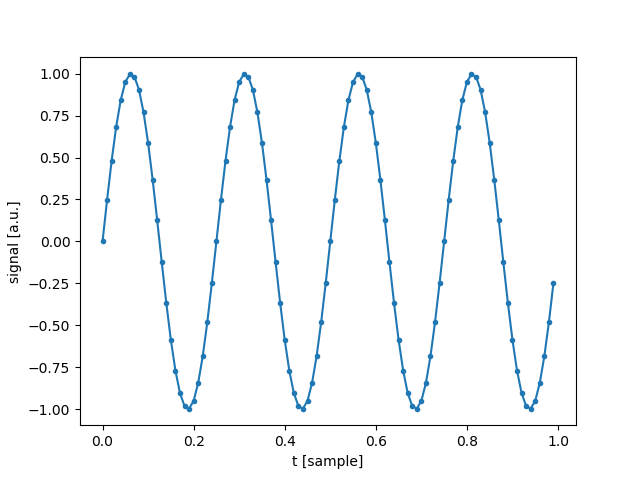

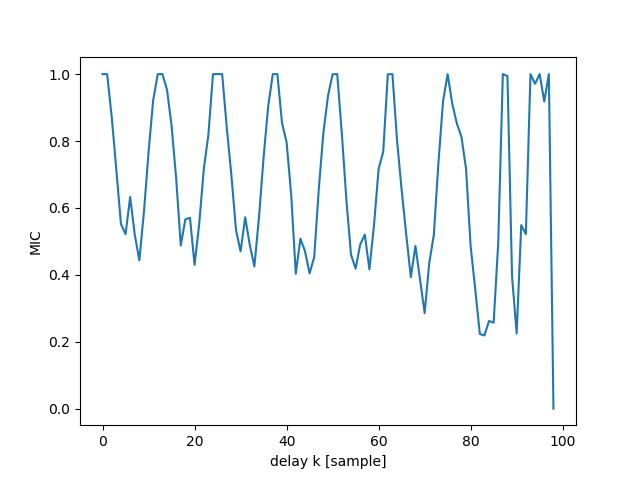

下記プログラムを実行すると,グラフが2つ表示される.
""" 「自己」相互情報量(MIC)関数を計算する. 自己相関関数において,遅延と相関係数の関係を求めるように, 本関数では,遅延とMICの関係を求める. """ from minepy import MINE # MICの計算ライブラリをインポート from typing import List # 型表示における"List"を有効化 def automic(sig: List[float]) -> List[float]: """ sig[0](遅延させていない信号)とsig[k](k点遅延させた信号)との相互情報量を求める. :rtype: List[float] :param sig: 1次元の数値配列.時系列信号など. :return: 1次元の数値配列mics.mics[k]は遅延kにおけるMIC. """ mine = MINE() siglen = len(sig) mics = [] for k in range(0, siglen - 1): mine.compute_score(sig[k:-1], sig[0:-k - 1]) mics.append(mine.mic()) return mics if __name__ == "__main__": import numpy as np from matplotlib import pyplot as plt fs = 100 # サンプリング周波数 f = 4 # 周波数 tmax = 1 # 終了時刻[s] t = np.arange(0, tmax, 1 / fs) sig = np.sin(2 * np.pi * f * t) plt.plot(t, sig, marker=".") plt.xlabel("t [sample]") plt.ylabel("signal [a.u.]") plt.figure() mics = automic(sig) plt.plot(mics) plt.xlabel("delay k [sample]") plt.ylabel("MIC") plt.show()
